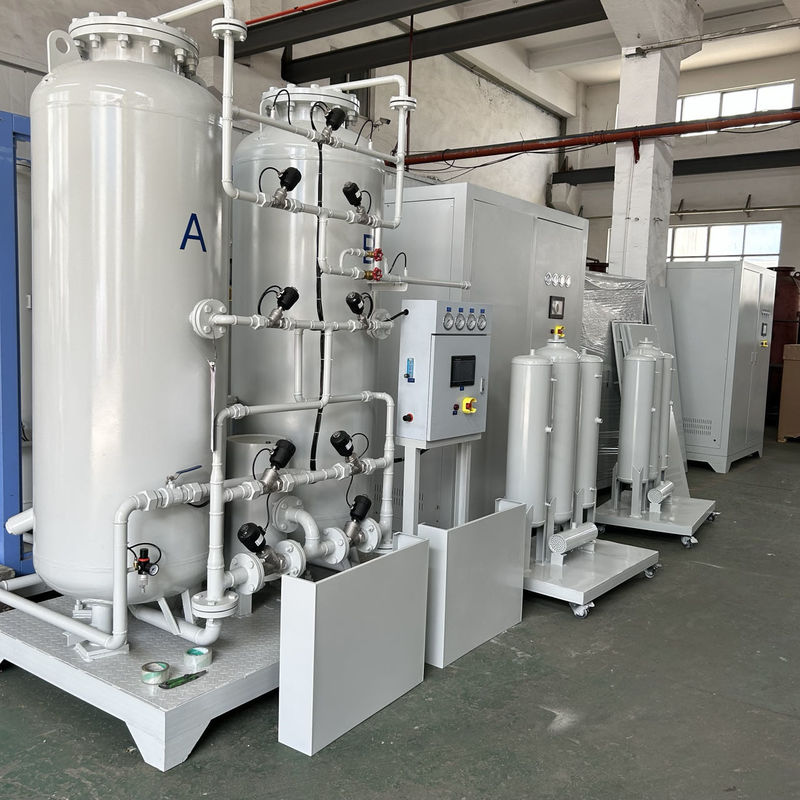

ژنراتور نیتروژن PSA / ژنراتور نیتروژن صنعتی: 400Nm3 / H ، 99.99٪ خلوص ، برای مواد غذایی ، فلز سازی ، شیمیایی
توضیحات خالصیت 99.99٪ 400Nm3/Hژنراتور نیتروژن PSAمواد غذایی، متالورژی، مواد شیمیایی
صنعت قابل اجرا
ما تجربه ی 15 ساله ای در تولید داریمژنراتور نیتروژن PSAهر ساله، ما حدود 400 مجموعه از این ژنراتورها را به مشتریان داخلی و بین المللی عرضه می کنیم، شامل فرآیندهای تولید و عیب یابی.
در همکاری با شیر بورکرت، ما شیر پنوماتیک دوگانه خود را توسعه داده ایم. با شامل شدن طراحی فشار بالا و متوسط و صفحات سوراخ جریان هوا،ما به طور مداوم بهینه سازی و کاهش نسبت مصرف هوا تجهیزات مابه طور قابل توجهی در صرفه جویی در انرژی منجر می شود تجهیزات ما دارای بالاترین میزان مصرف انرژی در چین هستند علاوه بر این خاموش کننده ثبت شده ما به طور موثر صدای دستگاه را کنترل می کندنگه داشتن آن در زیر 55 دبیل.
از نظر جريان فرآیند، ما طیف گسترده ای از روش ها و تجهیزات حمایتی داریم، از جمله برش، جوش، مونتاژ، پر کردن سیب مولکولی، حذف خودکار زنگ، اسپری،و روش های کامل راه اندازی.
در زنجیره تامین خود، ما مارک های خط اول مانند اطلس کوپکو، اینگرسول رند، GDK، Liutech، Bolaite، Hanbell و BK را برای کمپرسورهای هوا تامین می کنیم.و خشک کن های یخچال Liutech، و همچنین Anshan Jiapeng و Anqing Bailian تقویت کننده ها پیشنهادات ما به تجهیزات پشتیبانی و لوازم جانبی نیز گسترش می یابد.
در حال حاضر، محصولات شرکت ما به کاربران نهایی و توزیع کنندگان در سراسر جهان خدمت می کنند. ما سیستم های از راه دور سفارشی، سفارشی سازی رنگ، سفارشی سازی رابط نمایش،و خدمات مختلف دیگر OEMعلاوه بر این، ما تجهیزات استاندارد ASME و مخازن فشار را مطابق با الزامات بازارهای ایالات متحده و استرالیا فراهم می کنیم.
برای انتخاب و سوالات خاص، لطفاً با مدیر مشتری ما تماس بگیرید. ما آرزوی تبدیل شدن به یک شریک قابل اعتماد بلندمدت برای شما داریم.
| مشخصات فنی کارخانه نیتروژن PN4400 PSA |
| لوت |
ماده |
توضیحات / مشخصات |
| 1 |
مدل/جای تولید |
PN4400 |
| 2 |
اصول ساخت نیتروژن |
PSA فشار سوئیچ جذب PSA تغییر فشار جذب ((سازمانی باز) |
| 3 |
درخواست |
محل عملیات |
در داخل |
| محیط زیست |
دمای محیط |
حداقل -5°C/حداکثر 50°C/ دمای طراحی37°C |
| رطوبت محیط |
حداقل 40٪ RH حداکثر 90٪ RH |
| 4 |
ظرفیت |
400 |
Nm3/hr |
| 5 |
خالصیت گاز نیتروژن |
≥99.99٪ آزمایش در خروجی از پسا نیتروژن |
| 6 |
حسگر خلوص نیتروژن |
HT-TA261 1 مجموعه |
| 7 |
اندازه گیری جریان نیتروژن |
اندازه گیری جریان ژاپن SMC 1 مجموعه |
| 8 |
فشار هوا در ورودی |
0.75 -0.99Mpa |
| 9 |
محتوای روغن ورودی |
≤0.001mg/m3 |
| 10 |
گرد و غبار باقی مانده |
≤0.01um |
| 11 |
آب باقیمانده |
≤0.069mg/m3 |
| 12 |
نقطه نز در داخل هوا |
-15 درجه سانتیگراد |
| 13 |
تقاضا برای هوای فشرده تمیز |
33.33 |
Nm3/دقيقه |
توصیه می کنم کمپرسور هوا |
220Kw (33.5m3/min 10Bar) یا 200Kw ((35.6m3/min 8Bar) |
| 14 |
قطر ورودی |
DN80 |
| 15 |
قطر خروجی |
DN50 |
| 16 |
حداکثر دمای ورودی |
حداکثر 30 درجه سانتیگراد |
| 17 |
محدوده فشار کاری مجاز |
Min7.5Kgf / cm2 Max9.9Kgf / cm2 |
| 18 |
مدل/منشأ سیب مولکولی کربن |
CMS-240 |
| 19 |
لوله بدن برج |
2 مجموعه |
| 20 |
مخزن خنک کننده هوا و نیتروژن |
مخزن لوله ای |
| 21 |
مخزن ابزار، خاموش کننده |
PB Silencer ≤55dB ((A) شماره ثبت اختراع:ZL 2015 2 0545860.3 |
| 22 |
مارک/منشأ شیر سولنویدی |
هواپیمایی |
7 مجموعه |
| 23 |
برند/منشأ شیر پنوماتیک |
PB - سفارشی |
11 مجموعه (دو دسته برای گاز غیر قابل تصفیه با تخلیه خودکار) |
| 24 |
سیستم کنترل |
کنترل منبع برق |
0.2kW/ مجموعه 220V 50 هرتز |
| PLC |
صفحه نمایش یکپارچه هسته ای میتسوبیشی /یا زیمنس S7-200 Smart |
| جعبه برق |
ساخته شده |
1 مجموعه |
| صفحه لمسی |
صفحه نمایش یکپارچه هسته ای میتسوبیشی/ MCGS |
| 25 |
اندازه LxWxH (ملی متر) / وزن: ((کیلوگرم) |
حدود: 3000*2000*3750 میلی متر 8500 کیلوگرم |
| 26 |
قیمت |
含税含运费 交期20 روز |
|
2اصول کار برای ژنراتور نیتروژن PSA
فشار سوئیچ جذب ((PSA) ژنراتور نیتروژن یک تجهیزات اتوماتیک است که با استفاده از هوا به عنوان مواد، استفاده از سیب مولکولی کربن به عنوان جذب،اصول دزورپشن کاهش فشار برای جذب اکسیژن از هوا، و در نتیجه نیتروژن را جدا می کند.
3ویژگی های اصلی ژنراتور نیتروژن PSA
- مواد خام هوا از طبیعت گرفته می شود. نیتروژن می تواند با تامین هوا فشرده و قدرت تولید شود.
- خالصیت نیتروژن را می توان به راحتی تنظیم کرد و با تزریق هوا فشرده تولید می شود
- این دستگاه بسیار خودکار است، گاز را به سرعت تولید می کند و می تواند بدون نظارت باشد. نیتروژن می تواند در عرض 10-15 دقیقه از راه اندازی تولید شود.
- فرآیند تجهیزات ساده است، یک منطقه کوچک را اشغال می کند، مصرف انرژی و هزینه کمتری دارد.
- Molecular sieves are filled by snowstorm method to avoid the pulverization of molecular sieves caused by avoid the pulverization of molecular sieves caused by high-pressure airflow impact and ensure the long-term use of molecular sieves.
- بازرسی آنلاین تحلیلگر وارداتی با دسترسی بالا ساده است، یک منطقه کوچک را اشغال می کند، انرژی کمتری مصرف می کند و هزینه کمتری دارد.
4شاخص های فنی
- محدوده ظرفیت: 2~2000Nm3/h
- محدوده خلوص: 95٪ تا 99.9999٪
- فشار خروجی: 0 ~ 6 بار یا 0 ~ 8 بار
- محدوده فشار خروجی تقویت کننده: 10 تا 200 بار
- مدت عمر: 8-10 سال در صورت نگهداری منظم
سیب مولکولی کربن
کیفیت بالا، چگالی بالا، پرتاب پرنده فشرده، تعادل بالا و پایین، محافظت شده توسط یک سنسور فشار اختصاصی.
ما معمولاً از CMS-240 براي خالصيت کمتر از 99.99% استفاده ميکنيم
و از سي ام اس-260 براي خالصيت 99.999 درصد در يک مرحله استفاده کنيد
5مشخصات استاندارد
- سیمنز PLC
- دریچه های خانگی سفارشی و بهبود یافته
- صفحه نمایش LCD 7 اینچی
- دریچه سولینوئید تایوان AirTAC
- تحلیلگر نیتروژن Chengdu Jiuyin
- اندازه گیری جریان SMC
- سیب مولکولی برند حرفه ای
6ویژگی های اختیاری
- سیستم کنترل از راه دور
- شیر بهتر از برند Gemu، Burkert
- تحلیلگر نقطه شب
- وارد کردن سیب مولکولی
- دریچه سولینوئید ODE ایتالیایی
| ماده شماره |
ظرفیت |
خلوص |
اندازه: mm |
قطر ورودی |
قطر خروجی |
وزن در کیلوگرم |
قدرت |
| PN4005 |
5Nm3/h |
≥99.99٪ |
1200*850*1500 |
DN15 |
DN15 |
300 |
AC220V/0.2KW |
| PN4010 |
10Nm3/h |
≥99.99٪ |
1200*900*1900 |
DN15 |
DN15 |
500 |
AC220V/0.2Kw |
| PN4020 |
20Nm3/h |
≥99.99٪ |
1450*900*1900 |
DN25 |
DN15 |
600 |
AC220V/0.2Kw |
| PN4030 |
30Nm3/h |
≥99.99٪ |
1450*900*2250 |
DN32 |
DN15 |
700 |
AC220V/0.2Kw |
| PN4040 |
40Nm3/h |
≥99.99٪ |
1600 × 1100 × 1950 |
DN32 |
DN15 |
800 |
AC220V/0.2Kw |
| PN4050 |
50Nm3/h |
≥99.99٪ |
1700*1100*2200 |
DN40 |
DN15 |
1000 |
AC220V/0.2Kw |
| PN4060 |
60Nm3/h |
≥99.99٪ |
1800*1000*2300 |
DN40 |
DN25 |
1200 |
AC220V/0.2Kw |
| PN4070 |
70Nm3/h |
≥99.99٪ |
1800*1000*2300 |
DN40 |
DN25 |
1800 |
AC220V/0.2Kw |
| PN4080 |
80Nm3/h |
≥99.99٪ |
1800*1000*2300 |
DN40 |
DN25 |
1900 |
AC220V/0.2Kw |
| PN4100 |
100Nm3/h |
≥99.99٪ |
1800*1300*2450 |
DN40 |
DN25 |
2500 |
AC220V/0.2Kw |
| PN4120 |
120Nm3/h |
≥99.99٪ |
1800*1300*2450 |
DN40 |
DN25 |
2600 |
AC220V/0.2Kw |
| PN4150 |
150Nm3/h |
≥99.99٪ |
2000*1300*2450 |
DN40 |
DN25 |
2900 |
AC220V/0.2Kw |
| PN4200 |
200Nm3/h |
≥99.99٪ |
۲۲۰۰*۱۵۰۰*۲۶۵۰ |
DN50 |
DN40 |
3400 |
AC220V/0.2Kw |
| PN4250 |
250Nm3/h |
≥99.99٪ |
2500*1600*2680 |
DN50 |
DN40 |
3800 |
AC220V/0.2Kw |
| PN4300 |
300Nm3/h |
≥99.99٪ |
2500*1600*2900 |
DN50 |
DN40 |
5000 |
AC220V/0.2Kw |
| PN4350 |
۳۵۰Nm3/h |
≥99.99٪ |
2500*1600*2900 |
DN80 |
DN50 |
5500 |
AC220V/0.2KW |
| PN4400 |
400Nm3/h |
≥99.99٪ |
3000*2000*3750 |
DN80 |
DN50 |
7500 |
AC220V/0.2Kw |
-برنامه ها...
استفاده از فناوری نصب سطح (SMT) در صنعت در چندین بخش گسترش می یابد و مزایای متعددی را ارائه می دهد:
صنایع سیلیکون نیمه هادی:
تضمین حفاظت و تمیز بودن جو در طول تولید نیمه هادی و مدار یکپارچه.
استفاده از مواد شیمیایی مورد استفاده در فرآیند تولید را تسهیل می کند.
صنعت قطعات الکترونیک:
از نیتروژن برای جوشکاری انتخابی، پاکسازی و پوشاندن استفاده می کند، تضمین تولید قطعات الکترونیکی با کیفیت بالا.
صنعت بسته بندی نیمه هادی:
از نیتروژن برای بسته بندی، کاهش و ذخیره سازی استفاده می کند، اطمینان از یکپارچگی و طول عمر محصولات نیمه هادی.
صنعت فلز سازی پودر و پردازش فلز:
از نیتروژن برای کاربردهای درمان حرارتی مانند سوزاندن و کربن سازی محصولات فولاد، آهن، مس و آلومینیوم استفاده می کند.
محیط محافظ را در کوره های با دمای بالا فراهم می کند و مونتاژ دمای پایین و برش پلاسما قطعات فلزی را تسهیل می کند.
صنعت مواد شیمیایی و پیشرفته:
ایجاد اتمسفر بدون اکسیژن در فرآیندهای شیمیایی، افزایش ایمنی و کیفیت محصول.
نیتروژن برای پاکسازی، پر کردن مخازن ذخیره سازی، جابجایی گاز، تشخیص نشت و به عنوان یک محیط بی اثر برای واکنش های شیمیایی استفاده می شود.
این در تولید فیبر شیمیایی، هیدروژنی دیزل و اصلاح کاتالیتیک کاربرد دارد.
صنعت نفت و گاز:
نیتروژن در فرآیندهای پالایش نفت، پاکسازی خط لوله ماشین ظرف، تشخیص نشت و بهبود بازیابی نفت از طریق تزریق نیتروژن استفاده می شود.
صنعت مواد غذایی و دارویی:
نیتروژن برای بسته بندی، نگهداری و ذخیره سازی مواد غذایی بسیار مهم است، زیرا تازه بودن و طول عمر آنها را تضمین می کند.
از آن در فیلترهای تعقیم قابل تنظیم برای خشک کردن مواد غذایی و فرآیندهای تعقیم استفاده می شود.
در بخش داروسازی، نیتروژن برای بسته بندی، ایجاد جو کنترل شده برای تحویل دارو و به عنوان یک گاز جایگزین پزشکی استفاده می شود.
این کاربردهای بهینه شده صنعت SMT به افزایش بهره وری، بهبود کیفیت محصول و افزایش استانداردهای ایمنی در این بخش ها کمک می کند.
ده سوال رایج در مورد ژنراتورهای نیتروژن
1.چه طهارت گاز نیتروژن می تواند یک ژنراتور نیتروژن تولید کند؟
یک ژنراتور نیتروژن می تواند گاز نیتروژن را با خالصیت های مختلف تولید کند، از نیتروژن استاندارد درجه صنعتی (معمولا 95٪ تا 99٪ خالصیت) تا نیتروژن با خالصیت بالا (معمولا بیش از 99.9٪) ،و حتی نیتروژن بسیار خالص (معمولا بیش از 99.999٪) انتخاب خلوص بستگی به الزامات خاص کاربرد دارد.
2اصل کار ژنراتور نیتروژن چیست؟
- ژنراتورهای نیتروژن به دو فناوری اصلی متکی هستند: جذب و جدایی غشا، برای دستیابی به جدایی نیتروژن از گاز های دیگر.
- تکنولوژی جذب از یک ماده جذب کننده تخصصی استفاده می کند، مانند سیب های مولکولی، که نسبت بالایی به اکسیژن و رطوبت دارد.مولکول های اکسیژن و رطوبت به طور انتخابی جذب می شوند.، در حالی که مولکول های نیتروژن عبور می کنند و به عنوان محصول مورد نظر جمع آوری می شوند.این فرآیند از ظرفیت های مختلف جذب اجزای مختلف گاز برای دستیابی به جدایی نیتروژن استفاده می کند..
- در مقابلتکنولوژی جدایی غشا از غشا با اندازه های محدودی منافذ استفاده می کند که به مولکول های نیتروژن کوچکتر اجازه می دهد تا در حالی که مولکول های بزرگتر مانند اکسیژن و رطوبت را مسدود می کند، نفوذ کنندمخلوط گاز از غشای عبور می کند و به دلیل تفاوت در اندازه مولکولی و نفوذ پذیری، نیتروژن به طور انتخابی از غشای عبور می کند و اکسیژن و رطوبت را پس می گذارد..
- هر دو تکنولوژی جذب و جدایی غشا روش های کارآمد تولید نیتروژن را ارائه می دهند. انتخاب بین آنها بستگی به عواملی مانند سطح خالص مورد نیاز، سرعت جریان،و درخواست های خاصبا استفاده از این فناوری ها، ژنراتورهای نیتروژن یک راه حل قابل اعتماد و موثر برای تولید گاز نیتروژن در صنایع و کاربردهای مختلف فراهم می کنند.
3یک ژنراتور نیتروژن به چه ورودی نیاز دارد و چگونه کار می کند؟
یک ژنراتور نیتروژن به طور معمول نیاز به هوا به عنوان منبع ورودی دارد.هوا با استفاده از یک کمپرسور هوا فشرده می شود و سپس از طریق جذب کننده با سیب های مولکولی یا جدا کننده غشا در ژنراتور نیتروژن پردازش می شود.در نهایت، نیتروژن خالص به عنوان خروجی به دست می آید. برخی از ژنراتورهای نیتروژن ممکن است نیاز به یک منبع برق داشته باشند.
4.چگونه یک ژنراتور نیتروژن با تامین نیتروژن در بطری های گاز متفاوت است؟
تفاوت اصلی بین یک ژنراتور نیتروژن و تامین نیتروژن در بطری های گاز در حالت تامین نیتروژن است.تأمین مداوم نیتروژن بدون نیاز به تعویض بطریدر مقابل، تامین نیتروژن در بطری های گاز نیاز به تعویض دوره ای بطری دارد و مقدار عرضه توسط ظرفیت بطری محدود می شود.
5برای نگهداری یک ژنراتور نیتروژن چه چیزهایی باید در نظر گرفته شود؟
نگهداری یک ژنراتور نیتروژن به طور معمول شامل تمیز کردن منظم و تعویض آدرسوربر با سیب های مولکولی یا جدا کننده غشا می شود.بازرسی و نگهداری سیستم هوا فشرده، نظارت بر عملکرد تولید نیتروژن و غیره. الزامات نگهداری خاص باید به کتابچه راهنمای کاربر یا راهنمای ارائه شده توسط سازنده ژنراتور نیتروژن مراجعه شود.
6ژنراتورهای نیتروژن برای کدام صنایع مناسب هستند؟
ژنراتورهای نیتروژن به طور گسترده ای در صنایع مختلف از جمله صنایع صنعتی، پزشکی، مواد غذایی و نوشیدنی و کاربردهای آزمایشگاهی استفاده می شوند.الکترونیکدر زمینه پزشکی، آنها برای بیهوشی و تحویل گاز استفاده می شوند. در صنعت مواد غذایی و نوشیدنی، آنها برای بسته بندی و نگهداری استفاده می شوند. در آزمایشگاه ها،برای کنترل اتمسفر و حفاظت از تجهیزات استفاده می شود.
7سطح سر و صدا یک ژنراتور نیتروژن در طول کار چیست؟
سطح سر و صدای ژنراتور نیتروژن بسته به مدل و طراحی متفاوت است. به طور کلی، ژنراتورهای نیتروژن دارای سطوح کم سر و صدا هستند، به ویژه در مقایسه با سیستم های هوای فشرده سنتی.سطوح صوتی خاص می توانند به مشخصات فنی یا گزارش های آزمایش صوتی ژنراتور نیتروژن اشاره داشته باشند..
8چقدر طول ميکشه تا يه ژنراتور نيتروژن شروع به توليد گاز نيتروژن کنه؟
زمان راه اندازی یک ژنراتور نیتروژن به مدل و مشخصات بستگی دارد. به طور کلی ژنراتورهای نیتروژن زمان راه اندازی کوتاه دارند.معمولاً از چند دقیقه تا چند ده دقیقهظرفیت بیشتر یا نیاز به خلوص بالاتر ژنراتورهای نیتروژن ممکن است نیاز به زمان راه اندازی طولانی تر داشته باشند.
9آیا یک ژنراتور نیتروژن می تواند همزمان گاز نیتروژن و گاز اکسیژن تولید کند؟
هدف از طراحی یک ژنراتور نیتروژن این است که اکسیژن و نیتروژن را برای تولید گاز نیتروژن با خالصیت بالا جدا کند.یک ژنراتور نیتروژن همزمان گاز نیتروژن و گاز اکسیژن تولید نمی کند.اگر تولید همزمان نیتروژن و اکسیژن مورد نیاز باشد، تجهیزات یا تکنیک های اضافی برای پردازش بیشتر مورد نیاز است.
10مصرف انرژی یک ژنراتور نیتروژن چقدر است؟
مصرف انرژی یک ژنراتور نیتروژن بسته به مدل، مشخصات و شرایط عملیاتی متفاوت است. به طور کلی ژنراتورهای نیتروژن مصرف انرژی نسبتا کم دارند.به خصوص در مقایسه با تامین سنتی نیتروژن در بطری های گازژنراتورهای نیتروژن به طور معمول بر اساس تقاضای واقعی نیتروژن برای بهبود بهره وری انرژی و به حداقل رساندن مصرف انرژی تنظیم می شوند.
