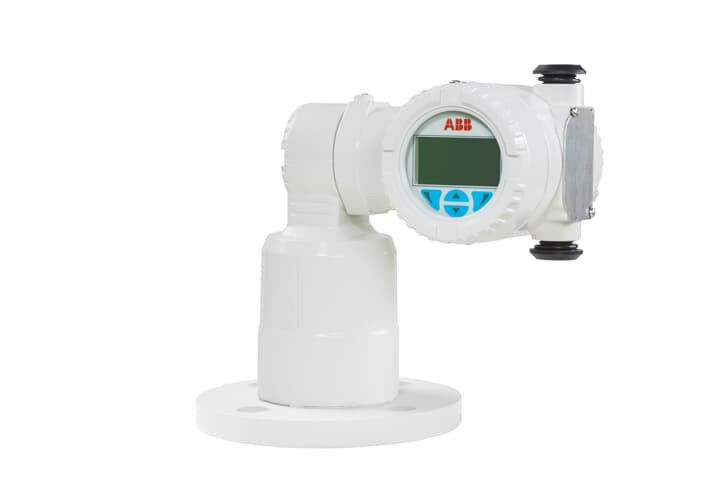

فرستنده سطح لیزر LLT100

اندازه گیری

• محدوده
  0.5 تا 30 متر (2 تا 100 فوت) برای مایعات
  0.5 تا 100 متر(2 تا 330 فوت) برای مواد جامد
  0.5 m تا 200 m (2 ft تا 660 ft) برای کاربردهای موقعیت دهی با هدف بازتاب دهنده

• قطعنامه
  5 میلی متر (0.2 اینچ)

• دقت معمولی
  ±11 میلی متر (0.4 اینچ)

• پرتو اندازه گیری
  طول موج لیزر: 905 نانومتر، ایمن برای چشم، کلاس 1

• انحراف پرتو لیزر
  < 0.35°

• شرایط محیط زیست

• دمای کار
  از 40° تا +60°C (از 40 تا +140°F) ، تا 280°C (535°F) با لوله خنک کننده

• دمای ذخیره سازی
  از 40 تا +85 درجه سانتیگراد (-40 تا +185 درجه فارنهایت)

• دمای زنده ماندن
  از 40°C تا +80°C

• فشار فرآیند
  مدل پایه: 1 تا 2 بار (29 پی سی)
  مدل بهداشتی: 1 تا +1 بار (15 پی سی)
  مدل با فشار: از 1 تا +496بار (719 psi) ، بسته به فلنج

تولید

• آنالوگ
  4 تا 20 mA، سازگار با NAMUR
• دیجیتال
  HART 7 (خرید چند متغیر)
• ارتباطات
  HMI محلی، EDD/DTM، دستی

منبع برق

• از حلقه استفاده می شود
  4 تا 20 mA، 16 تا 42 V DC
• گزینه لنز گرم
  24 ولت DC (3W)

ماشین آلات

• مواد محفظه
  آلومینیوم پوشیده با پودر (استانداردی) ، فولاد ضد زنگ 316L (اختیاری)
• ابعاد

  کلاس 150 - فلنج بلند W 240 x H 242 x D 154 میلی متر (9.5 x 9.5 x 6.1 اینچ)
  کلاس 300 - فلنج بلند W 247 x H 242 x D 165 میلی متر (9.7 x 9.5 x 6.5 اینچ)
  DIN PN 16 - فلنج بلند W 247 x H 242 x D 165 میلی متر (9.7 in x 9.5 x 6.5 in)
  DIN PN 40 - فلنج بلند W 247 x H 242 mm x D 165 (9.7 x 9.5 x 6.5 اینچ)
  فلانج بهداشتی W 223 x H 215 x D 137 میلی متر (8.8 x 8.5 x 5.4 اینچ)
• وزن مدل استاندارد
  ️ محفظه آلومینیومی با فلنج آلومینیومی جهانی: 3.7 کیلوگرم (8.2 پوند)
  ️ کابینت SST 316L با فلنج فولاد ضد زنگ جهانی: 8.6 کیلوگرم (19.0 پوند)
• وزن مدل با فشار نامی
  ️ محفظه آلومینیومی: 6.7 تا 7.2 کیلوگرم (14.8 تا 15.9 پوند) ، بسته به فلنج
  محفظه 316L SST: 10.0 تا 10.5 کیلوگرم (22.1 تا 23.2 پوند) ، بسته به فلنج
• وزن مدل بهداشتی
  ️ کابینت آلومینیومی: 5.8 کیلوگرم (12.8 پوند)
  محفظه 316L SST: 9.1 کیلوگرم (20.1 پوند)
• کلاس حفاظت
  IP66 / IP67 / Nema 4 (نسخه SS 4X)
• ساز و ساز فرآیند
  فلانژ (ASME 2 ′′، DN50)

• قطعات خیس شده
  پنجره آلومینیوم، بوروسیلیکات سیمان شده (مدل پایه)
  ۳۱۶L SST، پنجره بوروسیلیکات سیمان شده (مدل پایه، مدل بهداشتی)
  ۳۱۶L SST، پنجره بوروسیلیکات ذوب شده (مدل های با فشار بالا)

عملیات

• نمايش
  صفحه نمایش LCD 128x64 پیکسل با رابط TTG (Through-The-Glass)
• ویژگی های نرم افزار
  محاسبه حجم، خنک کننده، فیلتر کردن، آستانه ها/آلارم ها، نمایشگر تعریف شده توسط کاربر ((با HMI)
• تأییدیه های CE، ATEX، IECEx، FM، 3A
