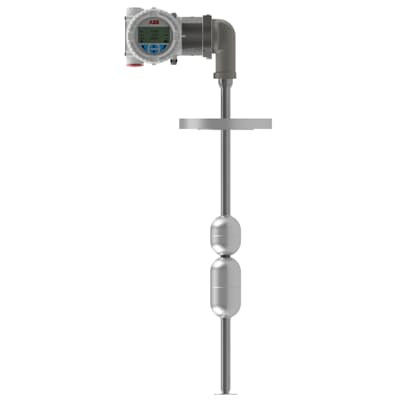

فرستنده سطح مغناطیسی LMT100
  • فرستنده سطح مغناطیسی LMT100
فرستنده سطح مغناطیسی LMT100

فرستنده سطح مغناطیسی LMT100

نام تجاری ABB
شماره مدل LMT100
سند بروشور محصول PDF
جزئیات محصول
توضیحات محصول

تشخیص سطح مایع و سطح رابط با دقت بالا

سری LMT از فرستنده های سطح یک طیف ماژولار از فرستنده های الکترونیکی مبتنی بر میکرو پروسسور پیشرفته است که از چندین فناوری سنسور استفاده می کنند.اندازه گیری دقیق و قابل اعتماد سطح مایع و رابط در حتی سخت ترین و خطرناک ترین محیط های صنعتی فراهم می شودLMT100 همچنین با اندازه گیری دمای اختیاری در دسترس است.

مرور کلی

LMT100 بر اساس اصل مغناطیسی است.

1. الکترونيک دستگاه باعث توليد برق کم انرژي مي شود
ضربان قلب در فواصل ثابت
2پالس هاي الکتريکي يه ميدان مغناطيسي ايجاد ميکنن که
به سمت داخل لوله حسگر حرکت می کند.
3. تعامل میدان مغناطیسی اطراف سیم
و شناور مغناطیسی باعث یک موج فشار گردشی می شود
که در سیم ایجاد می شود. این چرخش گسترش می یابد
در امتداد سیم با سرعت شناخته شده، از موقعیت
و به سمت هر دو سر سیم
4. يک عنصر حسگر ثبت شده در فرستنده قرار داده شده
مجموعه تبدیل می شود تورسیون مکانیکی دریافت شده
به یک پالس بازگشت الکتریکی.
5الکترونیک مبتنی بر میکروپروسسر اندازه گیری می کند
زمان بین پالس های شروع و بازگشت
(زمان پرواز) و آن را به اندازه گیری موقعیت تبدیل می کند-
که متناسب با سطح شناور است.

LMT100 برای:
• اندازه گیری رابط
• عملکرد استثنایی با امولسیون
• اندازه گیری با فوم بر روی لایه های سطح مایع
• هیدروکربن ها و کنترل شیمیایی

ویژگی ها:

  • دقت بالا: 0.01٪ از مقیاس کامل یا + 1.27 میلی متر
  • هرگز نیاز به کالیبراسیون مجدد ندارد: آن را تنظیم کنید و فراموش کنید
  • حسگر برتر (پاتنت شماره 5،473245)
  • نشانه های محلی با نمایش HMI
  • محفظه دو قطعه با میدان جداگانه
    محوطه ی پایانی
  • حلقه ای که به طول 22m (75ft) سنجه مجهز است
  • اندازه گیری سطح کل و/یا سطح رابط
  • فشار به 165.48 بار (2400 psig) Std 124.1 بار (1800 psig)
  • محدوده دما: -195.5 تا 426.6 درجه سانتیگراد (-320 تا 800 درجه فارنهایت)
    با گزینه ها
  • ماژول الکترونیک قابل تعویض یا ارتقا
  • فیلتر RFI/EMI داخلی
  • ارتباطات دیجیتال

گزینه ها:

  • نشانه های دو سطح
  • تحقیق و توسعه برای اندازه گیری دمای فرآیند
  • پنجره ی دید شیشه ای
  • محفظه 316/L از فولاد ضد زنگ
  • جدول خطی سازی ۲۱ نقطه ای

داده ها

فرستنده الکترونیک

قابل تکرار:± 0.005٪ از مقیاس کامل یا 0.305 میلی متر (0.012 اینچ) ، هر کدام بزرگتر است
عدم خطی بودن:± 0.01٪ از مقیاس کامل یا 0.864 میلی متر (0.034 اینچ) ، هر کدام بزرگتر است
دقت اندازه گیری:± 0.01٪ از مقیاس کامل یا 1.27 میلی متر (0.050 اینچ) ، هر کدام بزرگتر است1
ولتاژ تغذیه:12 تا 42 Vdc - 4 تا 20mA HART loop
خروجی/ ارتباطات:4-20mA HART7®
رابط کاربری:نمایشگر تعاملی، DTM، EDDL با پیام NE107
مصرف برق:
4-20mA: در 36.0 Vdc - 3.6mA 0.13 وات؛ 21mA 0.76 وات
در 12.0 Vdc - 3.6mA 0.043 وات؛ 21mA 0.25 وات
حالت HART (4.0mA): در 36.0 Vdc 0.144 وات
در 12.0 Vdc 0.048 وات
حداکثر مقاومت خط:
4-20mA: در 36.0 Vdc و 21mA، 1142 اوم*
در 24.0 Vdc و 21mA، 571 اوم
در 12 Vdc و 21mA، < 72 اوم**
* حداکثر مجاز با ارتباطات HART® 700 اوم است
**به نمودار جریان/مقاومت مراجعه کنید
حالت HART (4.0mA):< 650 تا 700 اوم
حفاظت قطبی:4-20mA، دیود در سری با حلقه، FOUNDATION Fieldbus و Profibus PA،
قطب ناپذير
نرخ به روزرسانی:10 اندازه گیری در ثانیه
حداقل طول اندازه گیری:76.2 میلی متر (3.0 اینچ) ، با کارخانه مشورت کنید اگر فاصله کوچکتر مورد نیاز باشد
خنک کننده:میدان قابل تنظیم، محدوده: 0.1 تا 60 ثانیه
خروجی زنگ:NE43، نرم افزار یا سخت افزار قابل انتخاب. سطح بالا (21 mA) یا سطح پایین (3.6 mA)
سرکوب فشارخنک کننده فراز کامل با کد گزینه S1 در دسترس است
دمای محیط:-40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت) محیط
رطوبت:RH 0 تا 100%
خطي سازي:جدول 21 نقطه در دسترس است
سنسور دما (اختیاری):RTD Pt 1000 اوم، کد گزینه SER یا STL
کلاس تحمل دما:IEC 60751 کلاس B، + (0.3+0.005[t]) ، -700 تا 2300C
محفظه:بخش دوگانه
مواد محفظه:آلومینیوم ریخته شده کم مس با پوشش پودری یا فولاد ضد زنگ 316
مواد برچسب دستگاه:AISI 316 فولاد ضد زنگ
اتصال الکتریکی:دو M20 x 1.5 یا دو 1/2in. FNPT، آداپتورها و اتصالات اتوبوس نیز در دسترس است
حفاظت از نفوذ:IP66، NEMA 4X

يادداشت:
1 دقت اندازه گیری در شرایط محیطی کارخانه (23.88 ° F +/-5.6 ° C (75 ° F +/-10 ° F)) با استفاده از یک آهنربا کالیبراسیون ثبت می شود.
هیستریز، نصب، شرایط فرآیند و شرایط محیطی.
2 برخی از مجوزهای سازمان ممکن است متفاوت باشد.
HART® یک علامت تجاری ثبت شده از گروه FieldComm است

لوله حسگر

ماده:
استاندارد: فولاد ضد زنگ 316/L
گزینه ها: آلیاژ 20، Hastelloy® C-276، FEP-TEFLON® پوشش داده شده، الکتروپولیس شده 316/316L ضد زنگ
فولاد، سایر موارد بر اساس درخواست

دمای فرآیند:
استاندارد: -195.5 تا 121.1 درجه سانتیگراد (-320 تا 250 درجه فارنهایت)
گزینه ها: تا 427 °C (800 °F) با گزینه ها

فشار فرآیند:
استاندارد: -1.0 تا 124.1 بار @ 149oC (-14.7 تا 1800 psig @ 300oF)
گزینه ها: حداکثر 165.47 بار (2400 psig) با نوع سنج HP

طول سُند:
استاندارد: 304.8mm تا 9.14m (1 تا 30 فوت)
گزینه ها: 22.86m (75ft) حداکثر w / W7 سنج انعطاف پذیر در چاه حسگر

تحمل طول سُند:
استاندارد/انتخابات: ± 3.2mm (0.125in) تا 3.0m (10ft) ؛ +/- 6.4mm (0.25in) تا 6.0m (20ft) ؛ ± 9.0mm (0.35in) تا 9.0m (29.5ft) ؛ +/- 25.4mm (1.0in) تا 22.86m (75ft)

نصب:
استاندارد:3/4 در دستگاه فشرده سازی MNPT
گزینه ها:پلاک ها، لوازم گره دار، فلنج های آزاد


  •
