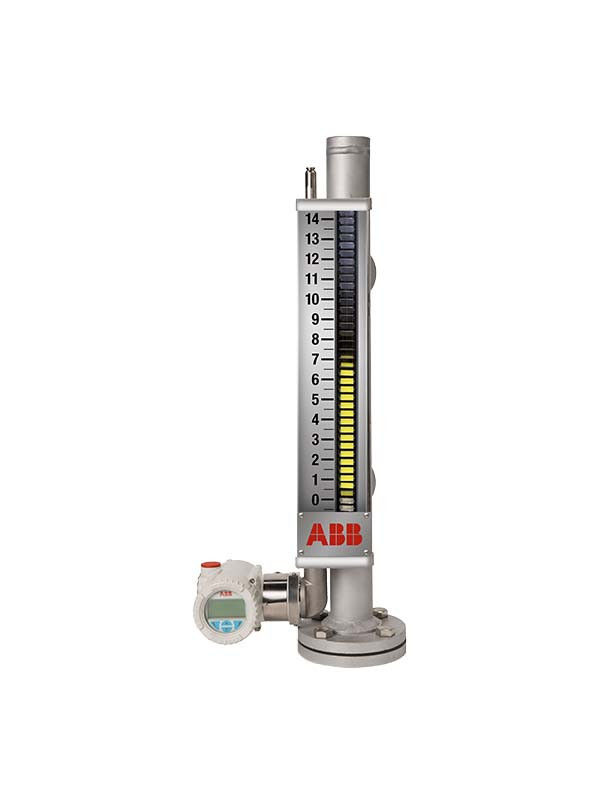

فرستنده سطح مغناطیسی LMT200
  • فرستنده سطح مغناطیسی LMT200
فرستنده سطح مغناطیسی LMT200

فرستنده سطح مغناطیسی LMT200

نام تجاری ABB
شماره مدل LMT200
سند بروشور محصول PDF
جزئیات محصول
توضیحات محصول

تشخیص سطح مایع بدون نفوذ و سطح رابط با دقت بالا


سری LMT از فرستنده های سطح یک طیف ماژولار از فرستنده های الکترونیکی مبتنی بر میکرو پروسسور پیشرفته است که از چندین فناوری سنسور استفاده می کنند.اندازه گیری دقیق و قابل اعتماد سطح مایع و رابط در حتی سخت ترین و خطرناک ترین محیط های صنعتی فراهم می شود.

مرور کلی

LMT200 بر اساس اصل مغناطیسی است.

1. الکترونيک دستگاه باعث توليد برق کم انرژي مي شود
ضربان قلب در فواصل ثابت
2پالس هاي الکتريکي يه ميدان مغناطيسي ايجاد ميکنن که
به سمت داخل لوله حسگر حرکت می کند.
3. تعامل میدان مغناطیسی اطراف سیم
و شناور مغناطیسی باعث یک موج فشار گردشی می شود
که در سیم ایجاد می شود. این چرخش گسترش می یابد
در امتداد سیم با سرعت شناخته شده، از موقعیت
و به سمت هر دو سر سیم
4. يک عنصر حسگر ثبت شده در فرستنده قرار داده شده
مجموعه تبدیل می شود تورسیون مکانیکی دریافت شده
به یک پالس بازگشت الکتریکی.
5الکترونیک مبتنی بر میکروپروسسر اندازه گیری می کند
زمان بین پالس های شروع و بازگشت
(زمان پرواز) و آن را به اندازه گیری موقعیت تبدیل می کند-
که متناسب با سطح شناور است.

ویژگی ها:

  • از کارخانه کالیبر شده
  • دقت بالا: .01 درصد از مقیاس کامل یا +/- 1.27 میلی متر
  • هرگز نیاز به تنظیم مجدد ندارد: آن را تنظیم کنید و فراموش کنید
  • راه اندازی آسان با نمایش موج
  • تحت تاثیر لایه های تحرک، فوم یا امولسیون قرار نمی گیرد
  • نیازی به اسیلوسکوپ نیست
  • طراحی شده برای نصب خارجی به K-TEK KM26 یا سایر
    اندازه گیری سطح مغناطیسی
  • حسگر برتر (پاتنت شماره 5،473245)
  • نشان دادن محلی با صفحه نمایش HMI
  • محوطه دو قطعه ای با ترمینال میدان جداگانه
    بخش
  • حلقه به طول 15.24m (50ft) اکتشاف شده است
  • اندازه گیری کل و/یا سطح رابط
  • محدوده دما: -195.5 تا 426.6 درجه سانتیگراد (-320 تا 800 درجه فارنهایت)
    با گزینه ها
  • ماژول الکترونیک قابل تعویض / ارتقا
  • فیلتر RFI / EMI داخلی
  • ارتباطات دیجیتال
  • خودبررسي آنلاین

گزینه ها:

  • نشان دادن دو سطح
  • پنجره ی دید شیشه ای
  • 316 محفظه از فولاد ضد زنگ
  • حفاظت از افزایش برق

داده ها

فرستنده الکترونیک

قابل تکرار:± 0.005٪ از مقیاس کامل یا 0.305 میلی متر (0.012 اینچ) ، هر کدام بزرگتر است
عدم خطی بودن:± 0.01٪ از مقیاس کامل یا 0.864 میلی متر (0.034 اینچ) ، هر کدام بزرگتر است
دقت اندازه گیری:± 0.01٪ از مقیاس کامل یا 1.27 میلی متر (0.050 اینچ) ، هر کدام بزرگتر است1
ولتاژ تغذیه:12 تا 42 Vdc - 4 تا 20mA HART loop
خروجی/ ارتباطات:4-20mA HART7®
رابط کاربری:نمایشگر تعاملی، DTM، EDDL با پیام NE107
مصرف برق:
4-20mA: در 36.0 Vdc - 3.6mA 0.13 وات؛ 21mA 0.76 وات
در 12.0 Vdc - 3.6mA 0.043 وات؛ 21mA 0.25 وات
حالت HART (4.0mA): در 36.0 Vdc 0.144 وات
در 12.0 Vdc 0.048 وات
حداکثر مقاومت خط:
4-20mA: در 36.0 Vdc و 21mA، 1142 اوم*
در 24.0 Vdc و 21mA، 571 اوم
در 12 Vdc و 21mA، < 72 اوم**
* حداکثر مجاز با ارتباطات HART® 700 اوم است
**به نمودار جریان/مقاومت مراجعه کنید
حالت HART (4.0mA): < 650 تا 700 اوم
حفاظت قطبی:4-20mA، دیود در سری با حلقه، FOUNDATION Fieldbus و Profibus PA، قطب بی حس
نرخ به روزرسانی:10 اندازه گیری در ثانیه
حداقل طول اندازه گیری:76.2 میلی متر (3.0 اینچ) ، با کارخانه مشورت کنید اگر فاصله کوچکتر مورد نیاز باشد
خنک کننده:میدان قابل تنظیم، محدوده: 0.1 تا 60 ثانیه
خروجی زنگ:NE43، نرم افزار یا سخت افزار قابل انتخاب. سطح بالا (21 mA) یا سطح پایین (3.6 mA)
سرکوب فشارخنک کننده فراز کامل با کد گزینه S1 در دسترس است
دمای محیط:-40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت) محیط
رطوبت:RH 0 تا 100%
خطي سازي:جدول 21 نقطه در دسترس است
محفظه:بخش دوگانه
مواد محفظه:آلومینیوم ریخته شده کم مس با پوشش پودری یا فولاد ضد زنگ 316
مواد برچسب دستگاه:AISI 316 فولاد ضد زنگ
اتصال الکتریکی:دو M20 x 1.5 یا دو 1/2in. FNPT، آداپتورها و اتصالات اتوبوس نیز در دسترس است
حفاظت از نفوذ:IP66، NEMA 4X

لوله حسگر

ماده:
استاندارد: فولاد ضد زنگ 316/L
گزینه ها: آلیاژ 20، Hastelloy® C-276، FEP-TEFLON® پوشش داده شده، الکتروپولیس شده 316/316L فولاد ضد زنگ، دیگران بر اساس درخواست

طول سنجه استاندارد:304.8mm تا 15.24m (1 تا 50 فوت) ؛ 90 درجه سُند (اختيار SEH) 304.8mm تا 7.62m (1 تا 25 فوت)

تحمل طول سُند:
± 3.2mm (0.125in) تا 3.0m (10ft) ؛ +/- 6.4mm (0.25in) تا 6.0m (20ft)
± 9.0mm (0.35in) تا 9.0m (29.5ft) ؛ +/- 25.4mm (1.0in) تا 15.24m (50ft)

نصب:کلیمپ های فولاد ضد زنگ برای اتاق اندازه گیری سطح مغناطیسی KM26 شامل می شود؛ نصب های عایق سازی ارتعاش اختیاری

يادداشت:
1 دقت اندازه گیری در شرایط محیطی کارخانه (23.88 ° F +/-5.6 ° C (75 ° F +/-10 ° F)) با استفاده از یک آهنربا کالیبراسیون ثبت می شود.
عوامل دیگر مانند هیسترسی شناور، نصب، شرایط فرآیند و شرایط محیطی.
2 برخی از مجوزهای سازمان ممکن است متفاوت باشد.

HART® یک علامت تجاری ثبت شده از گروه FieldComm است
