۹۳٪ خلوص ۱۰Nm3/h PSA اکسیژن ژنراتور جریان مستمر اکسیژن غلظت کننده قابل حمل
توضیحاتژنراتور اکسیژن PSA
ژنراتور اکسیژن PSAاز کمپرسور هوا پیچ، خشک کن هوا، فیلترها، مخازن بافر تشکیل شده استاکسیژنgانرژی زا، سیستم کنترل برق و ایستگاه پر کردن بطری اکسیژن اختیاری. سیستم کامل در کارخانه نصب و آزمایش می شود، تحویل به پروژه کلیدی مشتری.
PB در ظروفاکسیژن gانرژی زا قابل برداشتن است و نصب و کار در محل را بسیار آسان می کند. همچنین می تواند هزینه برای هزینه تزئین اتاق ماشین را صرفه جویی کند.
ویژگی های اصلی ژنراتور اکسیژن PSA
- بدون دخالت انسان به طور خودکار اجرا می شود
- یادآوری نگهداری معمول و 10 سال قطعات جایگزین در دسترس
- پشتیبانی کامل، از نصب تا عیب یابی تا آموزش و پشتیبانی
- نظارت از انتهای به انتهای فشار، خلوص، جریان و عملکرد هشدار.
- ساکت، امن و انرژی کارآمد
- تخلیه اتوماتیک گاز غیر واجد شرایط
- عملکرد خروجی PID
- کنترل توقف اضطراری
- تمام لوله ها از فولاد ضد زنگ ساخته شده اند که باعث می شود تا باکتری کش باشند.
مدل ژنراتور اکسیژن PB PSA انتخاب کنید
| محدوده ژنراتور اکسیژن PSA |
| مدل |
جریان O2 (Nm3/h) |
جریان اکسیژن (LPM) |
سيلندر معادل-7m3 ((در هر روز شماره) |
قدرت با تقویت کننده ((Kw) |
قدرت بدون HPBC ((Kw) |
خلوص |
بارگیری |
| PB-5 |
5 |
83 |
17 |
13 |
9 |
93%±3% |
LCL |
| PB-10 |
10 |
167 |
34 |
22 |
16.5 |
93%±3% |
LCL/20GP |
| PB-15 |
15 |
250 |
51 |
28 |
20.5 |
93%±3% |
LCL/20GP |
| PB-20 |
20 |
333 |
68 |
43 |
32 |
93%±3% |
مرکز 20/40 مرکز |
| PB-25 |
25 |
417 |
85 |
43 |
32 |
93%±3% |
مرکز 20/40 مرکز |
| PB-30 |
30 |
500 |
102 |
55 |
40 |
93%±3% |
مرکز 20/40 مرکز |
| PB-40 |
40 |
667 |
136 |
63 |
48 |
93%±3% |
40HQ |
| PB-50 |
50 |
833 |
170 |
76 |
57.5 |
93%±3% |
40HQ |
| PB-65 |
65 |
1083 |
221 |
101 |
79 |
93%±3% |
40OT |
| PB-80 |
80 |
1333 |
272 |
145 |
115 |
93%±3% |
40FR |
| PB-90 |
90 |
1500 |
306 |
181 |
144 |
93%±3% |
40FR |
| PB-100 |
100 |
1667 |
340 |
214 |
177 |
93%±3% |
40FR |
| PB-120 |
120 |
2000 |
408 |
247 |
203 |
93%±3% |
40FR+20GP |
| PB-150 |
150 |
2500 |
510 |
263 |
218 |
93%±3% |
40FR+20GP |
اصول کار برای ژنراتور اکسیژن PSA
- هوا حاوی ۲۱٪ اکسیژن، ۷۸٪ نیتروژن، ۰٫۹٪ آرگون و ۰٫۱٪ دیگر گاز های ردیابی است. گیاه اکسیژن این اکسیژن را از هوا فشرده از طریق یک فرآیند منحصر به فرد به نام جذب سوئیچ فشار (PSA) جدا می کند.
- فرآیند جذب فشار سوئیچ برای تولید گاز اکسیژن غنی شده از هوای محیط از توانایی یک سیب مولکولی زئولیت مصنوعی برای جذب عمدتا نیتروژن استفاده می کند.در حالی که نیتروژن در سیستم منافذ زئولیت متمرکز می شود، گاز اکسیژن به عنوان یک محصول تولید می شود.
- دستگاه توليد اکسيژن از دو ظرف پر از سيگ مولکولي زئوليت به عنوان جذب کننده استفاده ميکنهسیب مولکولی به طور انتخابی نیتروژن را جذب می کند.این اجازه می دهد تا اکسیژن باقی مانده از طریق جذب کننده عبور کند و به عنوان گاز محصول خارج شود.هنگامی که جذب کننده با نیتروژن اشباع می شود جریان هوای ورودی به جذب کننده دوم تغییر می کنداولین جذب کننده با از بین بردن نیتروژن از طریق فشرده سازی و پاک کردن آن با بخشی از اکسیژن محصول بازسازی می شود.سپس این چرخه تکرار می شود و فشار به طور مداوم بین سطح بالاتر در جذب (تولید) و سطح پایین تر در جذب (بازتولید) نوسان می کند..
| مشخصات فنی کارخانه اکسیژن PB-10 PSA |
| لوت |
ماده |
توضیحات / مشخصات |
| 1 |
مدل/جای تولید |
PB-10 |
چین |
| 2 |
اصول ساخت اکسیژن |
PSA فشار سوئیچ جذب PSA تغییر فشار جذب ((سازمانی باز) |
| 3 |
درخواست |
محل عملیات |
در داخل |
| محیط زیست |
دمای محیط |
حداقل -5°C/حداکثر 50°C/ دمای طراحی37°C |
| رطوبت محیط |
حداقل 40٪ RH حداکثر 90٪ RH |
| 4 |
ظرفیت |
10 |
Nm3/hr |
| 5 |
خلوص گاز اکسیژن |
93% ±3% آزمایش در خروجی ژنراتور اکسیژن psa |
| 6 |
حسگر خلوص اکسیژن |
HT-TA530 1 مجموعه |
| 7 |
اندازه گيري جريان اکسيژن |
اندازه گیری جریان ژاپن SMC 1 مجموعه |
| 8 |
فشار هوا در ورودی |
0.55 ~ 0.7 Mpa |
| 9 |
محتوای روغن ورودی |
≤0.001mg/m3 |
| گرد و غبار باقی مانده |
≤0.01um |
| آب باقیمانده |
≤0.069mg/m3 |
| 10 |
نقطه نز در داخل هوا |
-15 درجه سانتیگراد |
| 11 |
تقاضا برای هوای فشرده تمیز |
2.2 m3/min |
توصیه می کنم کمپرسور هوا |
15Kw 2.4 m3/min 8Bar |
| 12 |
قطر ورودی |
DN32 |
| 13 |
قطر خروجی |
DN15 |
| 14 |
حداکثر دمای ورودی |
حداکثر 30 درجه سانتیگراد |
| 15 |
محدوده فشار کاری مجاز |
Min7.5Kgf / cm2 Max9.9Kgf / cm2 |
| 16 |
مدل/منشأ سیب مولکولی کربن |
JLOX-500 |
| 17 |
لوله بدن برج |
2 مجموعه |
| 18 |
مخزن آب و اکسیژن |
مخزن لوله ای |
| 19 |
مخزن ابزار، خاموش کننده |
خاموش کننده ≤55dB ((A) |
| 20 |
مارک/منشأ شیر سولنویدی |
هواپیمایی |
9 مجموعه |
| 21 |
برند/منشأ شیر پنوماتیک |
سازنده قدرت |
9 مجموعه + 2 مجموعه |
| 22 |

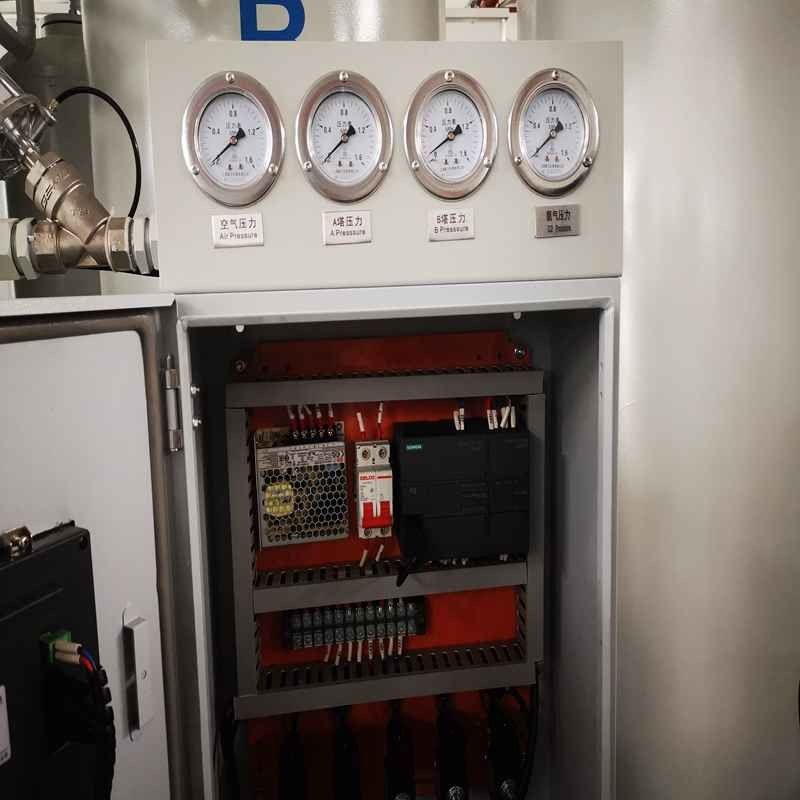

سیستم کنترل |
کنترل منبع برق |
0.2kW/ مجموعه 220V 50 هرتز |
| PLC |
سیمانز PL Smart S7-200 یا سی پی ال متجانسمیتوبشی |
| جعبه برق |
ساخته شده |
1 مجموعه |
| صفحه لمسی |
MCGS 7 اینچ یا Mitsubishi PLC یکپارچه با صفحه نمایش |
| 23 |
اندازه LxWxH (ملی متر) / وزن: ((کیلوگرم) |
حدود 1700*1400*2250// 880 کیلوگرم |
-تفصيلات استاندارد -
- سیستم کنترل با پانل لمسی SIEMENS
- شروع و توقف اتوماتیک
- در آنالیزور خلوص برای نظارت مداوم ساخته شده است
- قابل اعتماد- برای کار بدون وقفه ساخته شده است
- طراحی شده برای بارگذاری فشار پویا
- طراحی محکم، لوله از فولاد ضد زنگ
ویژگی های اختیاری
- حفاظت از رطوبت توسط سیب مولکولی
- مودم GSM (استارت/استاپ از راه دور، SMS وضعیت، SMS هشدار هشدار)
- اندازه گيري جريان با کل
- سنسور نقطه عطس اکسیژن
- سنسور دما
- کنترل خلوص و فشار
- هشدار صوتی/بصری
- اتصال Modbus TCP/IP
- سیستم کنترل از راه دور
- ثبت داده ها (در کارت حافظه ذخیره می شود)
-برنامه ها...
- آبداری
- گاز تغذیه برای ژنراتورهای اوزون
- باد دادن شیشه
- لیس کردن
- کاهش NOx برای سوزندگان سوخت
- اکسیژن لانسینگ
- جوشاندن، بریز کردن
- سلامت
- - - - -
ده سوال متداول در مورد ژنراتورهای اکسیژن PSA
1يک غلظت کننده اکسيژن PSA چيست؟
- غلظت کننده اکسیژن PSA یک دستگاه پزشکی پیشرفته است که برای استخراج و تصفیه اکسیژن با پاکیزه بالا از هوای اطراف با استفاده از فرآیندی به نام تکنولوژی جذب سوئیچ فشار (PSA) طراحی شده است.این فناوری به خواص جذب منحصر به فرد جذب کننده های سیب مولکولی برای جدا کردن و تصفیه مولکول های اکسیژن از نیتروژن و سایر گاز های موجود در هوا متکی است.
- غلظت کننده اکسیژن PSA شامل چندین جزء کلیدی از جمله کمپرسورها، فیلترها، بستر های سیب مولکولی و سیستم های کنترل است.که فشرده شده و از طریق یک سری فیلترها برای حذف گرد و غبار عبور می کندسپس هوا فشرده وارد بستر های سیب مولکولی می شود که با جذب کننده های تخصصی مانند زئولیت پر می شوند.
- در بستر های سیب مولکولی، جذب کننده ها به دلیل وابستگی بالاتر خود به مواد جذب کننده مولکول های نیتروژن را به طور انتخابی حفظ می کنند و به مولکول های اکسیژن اجازه عبور می دهند.با تنظیم فشار و زمان جریان هوا، غلظت کننده بین چرخه های جذب و بازسازی متناوب است. در طول مرحله جذب، گاز نیتروژن در بستر سیب مولکولی گیر می کند.در حالی که اکسیژن تصفیه شده جمع آوری و به کاربر تحویل داده می شود.
- برای اطمینان از تامین مداوم اکسیژن، اکثر غلظت کننده های اکسیژن PSA از چندین بستر سیب مولکولی استفاده می کنند که به طور موازی کار می کنند. در حالی که یک بستر در مرحله جذب است،بستر دیگر با آزاد کردن نیتروژن گیر افتاده از طریق فشار پذیری بازسازی می شود.این فرآیند چرخه ای اجازه می دهد تا تولید مداوم اکسیژن با خلوص بالا انجام شود.
- غلظت کننده های اکسیژن PSA مزایای متعددی دارند، که باعث می شود آنها به طور گسترده ای در محیط های پزشکی، مراقبت خانگی و صنایع مختلف استفاده شوند.آنها یک راه حل مناسب و مقرون به صرفه برای افراد مبتلا به بیماری های تنفسی که نیاز به اکسیژن درمانی اضافی دارند فراهم می کنندغلظت کننده ها جمع و جور، قابل حمل و کار آسان هستند و نیاز به نگهداری حداقل دارند.
- مهم است که توجه داشته باشید که خلوص اکسیژن تولید شده توسط یک غلظت کننده اکسیژن PSA می تواند بسته به مدل و تنظیمات خاص متفاوت باشد.غلظت کننده های درجه پزشکی به طور معمول اکسیژن را با خالصیت 93٪ یا بالاتر تحویل می دهندبا این حال، مدل های تخصصی می توانند برای اهداف صنعتی یا تحقیقاتی خاص، خالصیت های حتی بالاتر را به دست آورند.
- به طور کلی، غلظت کننده های اکسیژن PSA نقش مهمی در ارائه اکسیژن درمانی قابل اعتماد و بر اساس تقاضا دارند.بهبود کیفیت زندگی افراد مبتلا به بیماری های تنفسی و حمایت از کاربردهای مختلف در مراقبت های بهداشتی و فراتر از آن.
2-يه غلظت دهنده اکسيژن PSA چطور کار ميکنه؟
اصل کار یک غلظت کننده اکسیژن PSA بر اساس خواص جذب سیب مولکولی است. آن را با چرخه هوا فشرده و آن را از طریق بستر سیب مولکولی جذب می کند.مولکول های نیتروژن روی سیب جذب می شوند، در حالی که مولکول های اکسیژن از آن عبور می کنند و در نتیجه به جدایی و تصفیه اکسیژن دست می یابند.
3مزاياي يک غلظت کننده اکسيژن PSA چيست؟
غلظت کننده های اکسیژن PSA دارای چندین مزیت هستند:
آنها می توانند اکسیژن را در زمان واقعی تولید کنند و نیاز به ذخیره اکسیژن را از بین ببرند.
استفاده و نگهداری آن ها آسان است.
آنها می توانند بدون نیاز به لوله های گاز خارجی در داخل خانه استفاده شوند.
آنها اکسیژن با خلوص بالا تولید می کنند که برای کاربردهای پزشکی مناسب است.
4استفاده های اصلی یک غلظت کننده اکسیژن PSA چیست؟
غلظت کننده های اکسیژن PSA به طور گسترده ای در صنایع پزشکی، داروسازی، پردازش مواد غذایی و الکترونیک استفاده می شوند.آنها اکسیژن با خلوص بالا را برای پاسخگویی به نیازهای صنایع و کاربردهای مختلف فراهم می کنند، مانند اکسیژن درمانی در بیمارستان ها و احتراق اکسیژن در صنایع.
5.چه طهارت اکسیژن را می توان با یک غلظت کننده اکسیژن PSA به دست آورد؟
به طور معمول، غلظت کننده های اکسیژن PSA می توانند اکسیژن را با پاکیزگی 93٪ یا بالاتر ارائه دهند.خالصیت اکسیژن را می توان از طریق فرآیندهای تصفیه اکسیژن اضافی افزایش داد..
6.آيا يه غلظت دهنده اکسيژن PSA نياز به نگهداري داره؟
بله، غلظت کننده های اکسیژن PSA نیاز به تعمیر و نگهداری منظم برای اطمینان از عملکرد مناسب و طول عمر طولانی دارند. وظایف تعمیر و نگهداری شامل تمیز کردن فیلترها، بازرسیو جایگزین کننده ی مواد جذب کننده، از جمله
7سطح سر و صداي يک غلظت کننده اکسيژن PSA چقدره؟
غلظت کننده های اکسیژن PSA به طور کلی دارای سطوح کم سر و صدا هستند، معمولاً کمتر از 50 دسیبل. با این حال، سطح سر و صدا ممکن است بسته به مدل و مارک غلظت کننده متفاوت باشد،اما بيشترشون براي کار با صداي آرام طراحی شده اند.
8.آيا يه غلظت دهنده اکسيژن PSA نياز به يه منبع برق داره؟
بله، غلظت کننده های اکسیژن PSA برای عملکرد صحیح نیاز به یک منبع برق دارند. به طور معمول، آنها نیاز به اتصال به یک منبع برق 220V AC با فرکانس 50Hz دارند.
9.آیا یک غلظت کننده اکسیژن PSA به یک منبع هوا فشرده نیاز دارد؟
بله، یک غلظت کننده اکسیژن PSA نیاز به مجهز شدن با یک منبع هوا فشرده دارد. از هوا فشرده به عنوان مواد اولیه اکسیژن برای کار خود استفاده می کند.
10آیا نیاز به تعویض مکرر مواد جذب کننده در غلظت کننده اکسیژن PSA وجود دارد؟
آدرسنت ها اجزای حیاتی در یک غلظت کننده اکسیژن PSA هستند و عمر آنها به طور کلی طولانی است، که چندین سال طول می کشد.جذب کننده ها به تدریج اثر خود را از دست می دهند و باید به طور دوره ای بررسی و جایگزین شوند.چرخه تعویض خاص به استفاده و مدل غلظت دهنده اکسیژن بستگی دارد، بنابراین توصیه می شود که دستورالعمل های سازنده را برای عملکرد مناسب دنبال کنید.
