۹۳% خلوص ۲۵Nm3/h دستگاه تولید اکسیژن با خلوص بالا کارخانه تولید اکسیژن
توضیحاتژنراتور اکسیژن PSA

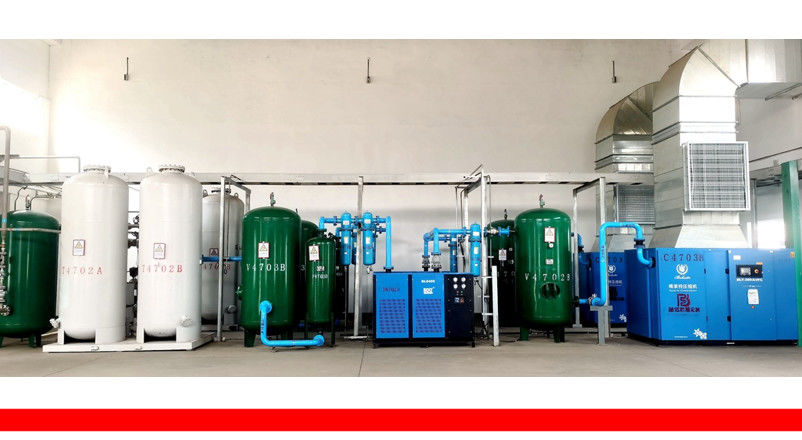

ژنراتور اکسیژن PSAاز کمپرسور هوا پیچ، خشک کن هوا، فیلترها، مخازن بافر تشکیل شده استاکسیژنgانرژی زا، سیستم کنترل برق و ایستگاه پر کردن بطری اکسیژن اختیاری. سیستم کامل در کارخانه نصب و آزمایش می شود، تحویل به پروژه کلیدی مشتری.
PB در ظروفاکسیژن gانرژی زا قابل برداشتن است و نصب و کار در محل را بسیار آسان می کند. همچنین می تواند هزینه برای هزینه تزئین اتاق ماشین را صرفه جویی کند.
ویژگی های اصلی ژنراتور اکسیژن PSA
- بدون دخالت انسان به طور خودکار اجرا می شود
- یادآوری نگهداری معمول و 10 سال قطعات جایگزین در دسترس
- پشتیبانی کامل، از نصب تا عیب یابی تا آموزش و پشتیبانی
- نظارت از انتهای به انتهای فشار، خلوص، جریان و عملکرد هشدار.
- ساکت، امن و انرژی کارآمد
- تخلیه اتوماتیک گاز غیر واجد شرایط
- عملکرد خروجی PID
- کنترل توقف اضطراری
- تمام لوله ها از فولاد ضد زنگ ساخته شده اند که باعث می شود تا باکتری کش باشند.
مدل ژنراتور اکسیژن PB PSA انتخاب کنید
| محدوده ژنراتور اکسیژن PSA |
| مدل |
جریان O2 (Nm3/h) |
جریان اکسیژن (LPM) |
سيلندر معادل-7m3 ((در هر روز شماره) |
قدرت با تقویت کننده ((Kw) |
قدرت بدون HPBC ((Kw) |
خلوص |
بارگیری |
| PB-5 |
5 |
83 |
17 |
13 |
9 |
93%±3% |
LCL |
| PB-10 |
10 |
167 |
34 |
22 |
16.5 |
93%±3% |
LCL/20GP |
| PB-15 |
15 |
250 |
51 |
28 |
20.5 |
93%±3% |
LCL/20GP |
| PB-20 |
20 |
333 |
68 |
43 |
32 |
93%±3% |
مرکز 20/40 مرکز |
| PB-25 |
25 |
417 |
85 |
43 |
32 |
93%±3% |
مرکز 20/40 مرکز |
| PB-30 |
30 |
500 |
102 |
55 |
40 |
93%±3% |
مرکز 20/40 مرکز |
| PB-40 |
40 |
667 |
136 |
63 |
48 |
93%±3% |
40HQ |
| PB-50 |
50 |
833 |
170 |
76 |
57.5 |
93%±3% |
40HQ |
| PB-65 |
65 |
1083 |
221 |
101 |
79 |
93%±3% |
40OT |
| PB-80 |
80 |
1333 |
272 |
145 |
115 |
93%±3% |
40FR |
| PB-90 |
90 |
1500 |
306 |
181 |
144 |
93%±3% |
40FR |
| PB-100 |
100 |
1667 |
340 |
214 |
177 |
93%±3% |
40FR |
| PB-120 |
120 |
2000 |
408 |
247 |
203 |
93%±3% |
40FR+20GP |
| PB-150 |
150 |
2500 |
510 |
263 |
218 |
93%±3% |
40FR+20GP |
اصول کار برای ژنراتور اکسیژن PSA
- هوا حاوی ۲۱٪ اکسیژن، ۷۸٪ نیتروژن، ۰٫۹٪ آرگون و ۰٫۱٪ دیگر گاز های ردیابی است. گیاه اکسیژن این اکسیژن را از هوا فشرده از طریق یک فرآیند منحصر به فرد به نام جذب سوئیچ فشار (PSA) جدا می کند.
- فرآیند جذب فشار سوئیچ برای تولید گاز اکسیژن غنی شده از هوای محیط از توانایی یک سیب مولکولی زئولیت مصنوعی برای جذب عمدتا نیتروژن استفاده می کند.در حالی که نیتروژن در سیستم منافذ زئولیت متمرکز می شود، گاز اکسیژن به عنوان یک محصول تولید می شود.
- دستگاه توليد اکسيژن از دو ظرف پر از سيگ مولکولي زئوليت به عنوان جذب کننده استفاده ميکنهسیب مولکولی به طور انتخابی نیتروژن را جذب می کند.این اجازه می دهد تا اکسیژن باقی مانده از طریق جذب کننده عبور کند و به عنوان گاز محصول خارج شود.هنگامی که جذب کننده با نیتروژن اشباع می شود جریان هوای ورودی به جذب کننده دوم تغییر می کنداولین جذب کننده با از بین بردن نیتروژن از طریق فشرده سازی و پاک کردن آن با بخشی از اکسیژن محصول بازسازی می شود.سپس این چرخه تکرار می شود و فشار به طور مداوم بین سطح بالاتر در جذب (تولید) و سطح پایین تر در جذب (بازتولید) نوسان می کند..
| مشخصات فنی دستگاه اکسیژن PB-25 PSA |
| لوت |
ماده |
توضیحات / مشخصات |
| 1 |
مدل/جای تولید |
PB-25 |
چین |
| 2 |
اصول ساخت اکسیژن |
PSA فشار سوئیچ جذب PSA تغییر فشار جذب ((سازمانی باز) |
| 3 |
درخواست |
محل عملیات |
در داخل |
| محیط زیست |
دمای محیط |
حداقل -5°C/حداکثر 50°C/ دمای طراحی37°C |
| رطوبت محیط |
حداقل 40٪ RH حداکثر 90٪ RH |
| 4 |
ظرفیت |
25 |
Nm3/hr |
| 5 |
خلوص گاز اکسیژن |
93% ±3% آزمایش در خروجی ژنراتور اکسیژن psa |
| 6 |
حسگر خلوص اکسیژن |
HT-TA530 1 مجموعه |
| 7 |
اندازه گيري جريان اکسيژن |
اندازه گیری جریان ژاپن SMC 1 مجموعه |
| 8 |
فشار هوا در ورودی |
0.55 ~ 0.7 Mpa |
| 9 |
محتوای روغن ورودی |
≤0.001mg/m3 |
| گرد و غبار باقی مانده |
≤0.01um |
| آب باقیمانده |
≤0.069mg/m3 |
| 10 |
نقطه نز در داخل هوا |
-15 درجه سانتیگراد |
| 11 |
تقاضا برای هوای فشرده تمیز |
5.0 m3/min |
توصیه می کنم کمپرسور هوا |
30Kw 5.0 m3/min 8Bar |
| 12 |
قطر ورودی |
DN40 |
| 13 |
قطر خروجی |
DN15 |
| 14 |
حداکثر دمای ورودی |
حداکثر 30 درجه سانتیگراد |
| 15 |
محدوده فشار کاری مجاز |
Min7.5Kgf / cm2 Max9.9Kgf / cm2 |
| 16 |
مدل/منشأ سیب مولکولی کربن |
JLOX-500 |
| 17 |
لوله بدن برج |
2 مجموعه |
| 18 |
مخزن آب و اکسیژن |
مخزن لوله ای |
| 19 |
مخزن ابزار، خاموش کننده |
PB خاموش کننده ≤55dB ((A) |
| 20 |
مارک/منشأ شیر سولنویدی |
هواپیمایی |
9 مجموعه |
| 21 |
برند/منشأ شیر پنوماتیک |
تکنولوژی زیست محیطی |
9 مجموعه + 2 مجموعه |
| 22 |
سیستم کنترل |
کنترل منبع برق |
0.2kW/ مجموعه 220V 50 هرتز |
| PLC |
سیمانز PL Smart S7-200 یا سی پی ال متجانسمیتوبشی |
| جعبه برق |
ساخته شده |
1 مجموعه |
| صفحه لمسی |
MCGS 7 اینچ یا Mitsubishi PLC یکپارچه با صفحه نمایش |
| 23 |
اندازه LxWxH (ملی متر) / وزن: ((کیلوگرم) |
حدود: 1800*1000*2300// 1300 کیلوگرم |
-تفصيلات استاندارد -
- سیستم کنترل با پانل لمسی SIEMENS
- شروع و توقف اتوماتیک
- در آنالیزور خلوص برای نظارت مداوم ساخته شده است
- قابل اعتماد- برای کار بدون وقفه ساخته شده است
- طراحی شده برای بارگذاری فشار پویا
- طراحی محکم، لوله از فولاد ضد زنگ
ویژگی های اختیاری
- حفاظت از رطوبت توسط سیب مولکولی
- مودم GSM (استارت/استاپ از راه دور، SMS وضعیت، SMS هشدار هشدار)
- اندازه گيري جريان با کل
- سنسور نقطه عطس اکسیژن
- سنسور دما
- کنترل خلوص و فشار
- هشدار صوتی/بصری
- اتصال Modbus TCP/IP
- سیستم کنترل از راه دور
- ثبت داده ها (در کارت حافظه ذخیره می شود)
-برنامه ها...
- آبداری
- گاز تغذیه برای ژنراتورهای اوزون
- باد دادن شیشه
- لیس کردن
- کاهش NOx برای سوزندگان سوخت
- اکسیژن لانسینگ
- جوشاندن، بریز کردن
- سلامت
- - - - -
ده سوال متداول در مورد ژنراتورهای اکسیژن PSA
1يک غلظت کننده اکسيژن PSA چيست؟
یک غلظت کننده اکسیژن PSA دستگاهی است که اکسیژن با خلوص بالا را از هوا با استفاده از تکنولوژی جذب سوئیچ فشار (PSA) جدا و تصفیه می کند.از جذب کننده های سیب مولکولی استفاده می کند تا به جدایی و تصفیه اکسیژن بر اساس خواص مختلف جذب اکسیژن و نیتروژن در سیب مولکولی برسد.
2-يه غلظت دهنده اکسيژن PSA چطور کار ميکنه؟
اصل کار یک غلظت کننده اکسیژن PSA بر اساس خواص جذب سیب مولکولی است. آن را با چرخه هوا فشرده و آن را از طریق بستر سیب مولکولی جذب می کند.مولکول های نیتروژن روی سیب جذب می شوند، در حالی که مولکول های اکسیژن از آن عبور می کنند و در نتیجه به جدایی و تصفیه اکسیژن دست می یابند.
3مزاياي يک غلظت کننده اکسيژن PSA چيست؟
غلظت کننده های اکسیژن PSA دارای چندین مزیت هستند:
آنها می توانند اکسیژن را در زمان واقعی تولید کنند و نیاز به ذخیره اکسیژن را از بین ببرند.
استفاده و نگهداری آن ها آسان است.
آنها می توانند بدون نیاز به لوله های گاز خارجی در داخل خانه استفاده شوند.
آنها اکسیژن با خلوص بالا تولید می کنند که برای کاربردهای پزشکی مناسب است.
4استفاده های اصلی یک غلظت کننده اکسیژن PSA چیست؟
- غلظت کننده های اکسیژن PSA در صنایع مختلف از جمله پزشکی، داروسازی، پردازش مواد غذایی و الکترونیک استفاده گسترده ای دارند.آنها نقش مهمی در تامین اکسیژن با پاکیزه ی بالا برای پاسخگویی به نیازهای خاص این صنایع و کاربردهای مختلف دارند..
- در زمینه پزشکی، غلظت کننده های اکسیژن PSA برای اکسیژن درمانی در بیمارستان ها، کلینیک ها و محیط های مراقبت خانگی ضروری هستند. آنها منبع مداوم و قابل اعتماد اکسیژن تصفیه شده را فراهم می کنند،اطمینان از اینکه بیماران مبتلا به بیماری های تنفسی برای درمان و بهبودشان از اکسیژن مورد نیاز برخوردار می شوند.
- در صنعت داروسازی، غلظت کننده های اکسیژن PSA در فرآیندهای مختلفی که نیاز به اکسیژن دارند، مانند تخمیر، واکنش های اکسیداسیون و سنتز ترکیبات داروسازی استفاده می شود.اکسیژن با خلوص بالا که توسط این غلظت کننده ها تولید می شود به حفظ شرایط مطلوب و افزایش کارایی فرآیندهای تولید دارویی کمک می کند.
- صنعت فرآوری مواد غذایی نیز از غلظت کننده های اکسیژن PSA بهره مند می شود. آنها در کاربردهایی مانند بسته بندی اتمسفر اصلاح شده (MAP) برای افزایش عمر محصولات غذایی استفاده می شوند.با تامین اکسیژن با سطوح دقیق خلوص، این غلظت کننده ها به حفظ تازه بودن، جلوگیری از خراب شدن و اطمینان از ایمنی مواد غذایی کمک می کنند.
- علاوه بر این ، غلظت کننده های اکسیژن PSA در صنعت الکترونیک کاربرد دارند. اکسیژن در فرآیندهای مختلف تولید الکترونیک از جمله جوش ، جوش و برش لیزر استفاده می شود.اکسیژن با خالصیت بالا که توسط این غلظت کننده ها تولید می شود، کنترل دقیق را امکان پذیر می کند و کیفیت این عملیات تولید را افزایش می دهد..
- به طور خلاصه ، غلظت کننده های اکسیژن PSA در طیف گسترده ای از صنایع از جمله پزشکی ، داروسازی ، پردازش مواد غذایی و الکترونیک استفاده می کنند.آنها نیاز به اکسیژن با خلوص بالا را در کاربردهای حیاتی مانند اکسیژن درمانی برآورده می کنند، تولید دارویی، نگهداری مواد غذایی و تولید الکترونیک، که به بهبود مراقبت های بهداشتی، بهبود کیفیت محصولات و فرآیندهای صنعتی کارآمد کمک می کند.
5.چه طهارت اکسیژن را می توان با یک غلظت کننده اکسیژن PSA به دست آورد؟
به طور معمول، غلظت کننده های اکسیژن PSA می توانند اکسیژن را با پاکیزگی 93٪ یا بالاتر ارائه دهند.خالصیت اکسیژن را می توان از طریق فرآیندهای تصفیه اکسیژن اضافی افزایش داد..
6.آيا يه غلظت دهنده اکسيژن PSA نياز به نگهداري داره؟
بله، غلظت کننده های اکسیژن PSA نیاز به تعمیر و نگهداری منظم برای اطمینان از عملکرد مناسب و طول عمر طولانی دارند. وظایف تعمیر و نگهداری شامل تمیز کردن فیلترها، بازرسیو جایگزین کننده ی مواد جذب کننده، از جمله
7سطح سر و صداي يک غلظت کننده اکسيژن PSA چقدره؟
غلظت کننده های اکسیژن PSA به طور کلی دارای سطوح کم سر و صدا هستند، معمولاً کمتر از 50 دسیبل. با این حال، سطح سر و صدا ممکن است بسته به مدل و مارک غلظت کننده متفاوت باشد،اما بيشترشون براي کار با صداي آرام طراحی شده اند.
8.آيا يه غلظت دهنده اکسيژن PSA نياز به يه منبع برق داره؟
بله، غلظت کننده های اکسیژن PSA برای عملکرد صحیح نیاز به یک منبع برق دارند. به طور معمول، آنها نیاز به اتصال به یک منبع برق 220V AC با فرکانس 50Hz دارند.
9.آیا یک غلظت کننده اکسیژن PSA به یک منبع هوا فشرده نیاز دارد؟
بله، یک غلظت کننده اکسیژن PSA نیاز به مجهز شدن با یک منبع هوا فشرده دارد. از هوا فشرده به عنوان مواد اولیه اکسیژن برای کار خود استفاده می کند.
10آیا نیاز به تعویض مکرر مواد جذب کننده در غلظت کننده اکسیژن PSA وجود دارد؟
آدرسنت ها اجزای حیاتی در یک غلظت کننده اکسیژن PSA هستند و عمر آنها به طور کلی طولانی است، که چندین سال طول می کشد.جذب کننده ها به تدریج اثر خود را از دست می دهند و باید به طور دوره ای بررسی و جایگزین شوند.چرخه تعویض خاص به استفاده و مدل غلظت دهنده اکسیژن بستگی دارد، بنابراین توصیه می شود که دستورالعمل های سازنده را برای عملکرد مناسب دنبال کنید.
