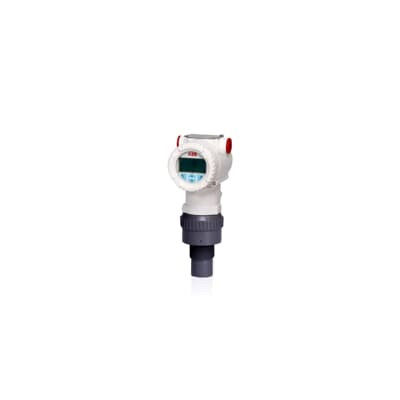

فرستنده سطح فوق صوتی فشرده LST300

LST300 یک فرستنده سطح فوق صوتی با کارایی بالا است که به طور دقیق سطح، فاصله و جریان کانال باز را در محدوده 10 متر (30 فوت) اندازه گیری می کند.ابزار اندازه گیری سطح طراحی شده برای استفاده در سطح مایع در طیف گسترده ای از برنامه ها و صنایع.

LST300 نشان دهنده آینده اندازه گیری سطح است. در حالی که استفاده از فرستنده های هوشمند فشرده همیشه جذاب بوده است، محدودیت های خاصی از استفاده از آنها در بسیاری از برنامه ها جلوگیری می کند.LST300 اون موانع قديمي رو از بين ميبرهاگر شما در معرض خطر سیل یا مواد خوردنی در این فرآیند هستید، LST300 به راحتی در این شرایط زنده می ماند. با فلز در بالا و PVDF در پایین،LST300 اولین دستگاه فشرده فوق صوتی است که در برابر خوردگی در کل دستگاه مقاوم استتاییدیه های حفاظت از ورود تا IP68 (اختیاری) اطمینان می دهد که کل دستگاه می تواند از سیل جان سالم به در ببرد.

LST300 ترکیبی از پیشرفته ترین توابع موجود در هر سونوگرافی در هر کلاس، در یک فرم فشرده است. نصب به لطف نمایش تصویربرداری و تشخیص پیشرفته آسان می شود.الگوریتم فیلتر سازی اکو غلط در ترکیب با بهترین زاویه پرتو در کلاس، نصب آسان در مناطق باریک با مانع های زیادی را تضمین می کندبا استفاده از تکنولوژی شیشه ای، شما هرگز مجبور نیستید پوشش را برای تنظیم ابزار باز کنید.باورش سخته که همه این قابلیت ها روی دستگاهی که فقط با دو سیم از برق استفاده می کنه.

ویژگی ها:

• سنسور سطح مداوم بدون تماس و بدون نگهداری
• ابزار دو سیم با ارتباطات دیجیتال HART
• محدوده اندازه گیری تا 10 متر
• طیف گسترده ای از دما از -40 تا 85 ̊C
• دقت ±2 میلی متر یا 0.2٪ از طول کامل (بزرگ تر)
• زاویه پرتو تا 5 ̊ با فیلتر اکو نادرست برای فضاهای باریک
• نصب آسان با نمایش گرافیک اکو، تشخیص پیشرفته و آسان تنظیم منوی
• تکنولوژی منحصر به فرد GAP بهترین عملکرد را تحت هر شرایطی تضمین می کند
• IP66/67 و NEMA 4X (می تواند به عمق 1 متر برای 30 دقیقه غرق شود)
• ATEX، IEC و FM ایمن و بدون جرقه تایید شده است

گزینه ها:

از طریق دکمه های شیشه ای (TTG) ، دکمه های فشار استاندارد یا بدون رابط HMI

دامنه اندازه گیری 6 متر (20 فوت) یا 10 متر (32 فوت)

️ FM، ATEX، IECEx یا NEPSI تایید شده، از نظر ذاتی امن یا بدون جرقه

برای نصب آسان، براکت های استاندارد، قابل گسترش یا نصب روی زمین در دسترس هستند.

گزینه های نصب فلنج

میکرو پروسسور داخلی به طور همزمان یک پالس الکترونیکی را شلیک می کند و یک تایمر را شروع می کند.که به سمت سطح ماده مورد اندازه گیری استوقتی که پالس صوتی با سطح ماده تماس می گیرد، انرژی به بازتاب دهنده بازتاب داده می شود، که انرژی را به یک پالس الکترونیکی تبدیل می کند.این پالس به میکروپروسسر فرستاده می شود، که تایمر را متوقف می کند و زمان پرواز سیگنال را تعیین می کند.میکروپروسسر به دقت سطح محصول را تعیین می کندنرم افزارهاي قدرتمندي صداي غلط را از سيگنال حذف مي کنند و فيلترهاي الکترونيکي صداي محيط را از بين مي برند.

با استفاده از محاسبه زمان پرواز و دانستن ارتفاع کشتی، LST با استفاده از معادله زیر، فاصله را به سطح هدف با دقت اندازه گیری می کند:

سطح = ارتفاعسرعت صدا x زمان پرواز
2

درجه حرارت سرعت صدا را تغییر می دهد و اندازه گیری دقیق را چالش برانگیز می کند.اطمینان از اندازه گیری دقیق در طیف گسترده ای از شرایط محیطی.
