فرستنده سطح فوق صوتی LST200

اندازه گیری سطح یک نیاز کلیدی در بسیاری از صنایع است که در آن داده های دقیق در مورد سطوح مایع برای اهداف از مدیریت ذخیره سازی تا گزارش مورد نیاز است.در کاربردهای تصفیه آب و فاضلاب، جایی که ده ها دستگاه سطح می تواند استفاده شود، یک محصول که راه اندازی ساده، عملکرد قابل اعتماد، تحویل سریع و نگهداری آسان را ارائه می دهد، ارزش زیادی برای مشتری دارد.

توسعه داده شده در ارتباط با مشتریان ما و استفاده از تجربه گسترده ای ABB در اندازه گیری سطح، LST200 انتقال دهنده سطح فوق صوتی ارائه می دهد یک ساده،راه حل اندازه گیری سطح هوشمند و قابل اعتمادبا طراحی ماژولار، LST200 از آخرین پیشرفت های تکنولوژی سنجش دیجیتال استفاده می کند،از جمله تراشه هوشمند ساخته شده و رابط برای ارتقاء با روش های جدید کسب داده های آینده مانند NB-IoT، ارائه مزایای کامل دیجیتالی شدن برای اندازه گیری بهتر و به اشتراک گذاری داده ها.

اندازه گیری سطح یک نیاز کلیدی در بسیاری از صنایع است که در آن داده های دقیق در مورد سطوح مایع برای اهداف از مدیریت ذخیره سازی تا گزارش مورد نیاز است.در کاربردهای تصفیه آب و فاضلاب، جایی که ده ها دستگاه سطح می تواند استفاده شود، یک محصول که راه اندازی ساده، عملکرد قابل اعتماد، تحویل سریع و نگهداری آسان را ارائه می دهد، ارزش زیادی برای مشتری دارد.

توسعه یافته در ارتباط با مشتریان ما و استفاده از تجربه گسترده ای از ABB در اندازه گیری سطح، LST200 انتقال دهنده سطح فوق صوت ارائه می دهد یک ساده،راه حل اندازه گیری سطح هوشمند و قابل اعتمادبا طراحی ماژولار، LST200 از آخرین پیشرفت های تکنولوژی سنجش دیجیتال استفاده می کند،از جمله تراشه هوشمند ساخته شده و رابط برای ارتقاء با روش های جدید کسب داده های آینده مانند NB-IoT، ارائه مزایای کامل دیجیتالی شدن برای اندازه گیری بهتر و به اشتراک گذاری داده ها.

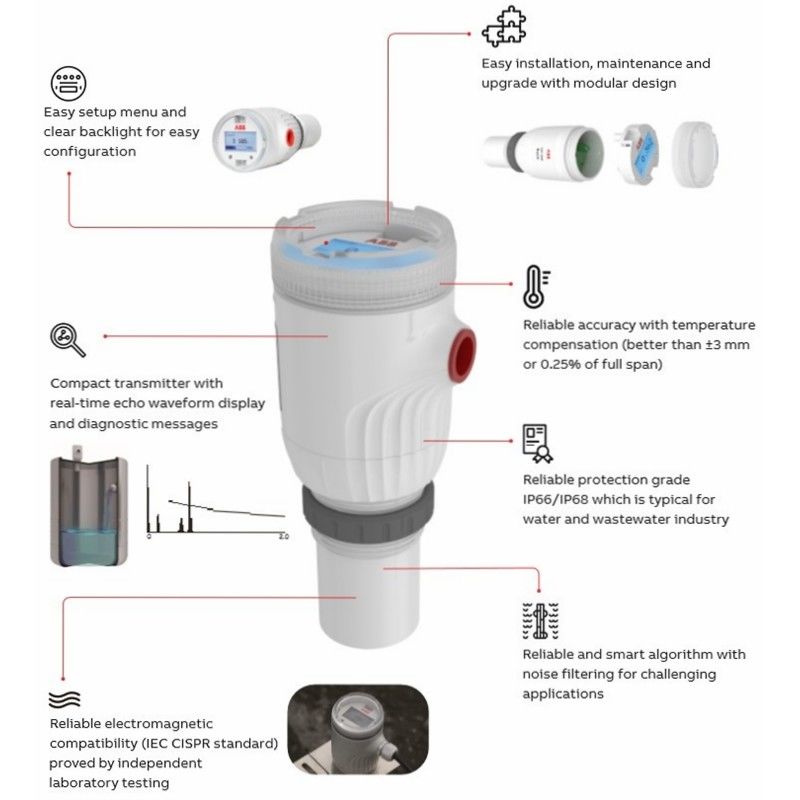

ویژگی ها:

استفاده آسان
• آسان تنظیم منوی و روشن پس زمینه برای تنظیم آسان
• نصب آسان، نگهداری و ارتقاء با طراحی ماژولار

باهوش و قابل اعتماد
• فرستنده فشرده با نمایش موج واژگان واژگان در زمان واقعی و پیام های تشخیصی
• دقت قابل اعتماد با جبران دمای (بهتر از ±3mm یا 0.25٪ از دامنه کامل)
• الگوریتم قابل اعتماد و هوشمند با فیلتر کردن سر و صدا برای کاربردهای چالش برانگیز
• درجه حفاظت قابل اعتماد IP66 / IP68 که برای صنعت آب و فاضلاب معمول است
• سازگاری الکترومغناطیسی قابل اطمینان (استانداردی IEC CISPR) که توسط آزمایشات آزمایشگاهی مستقل اثبات شده است

مشخصات فنی

اندازه گیری
• محدوده اندازه گیری
0.35 تا 8.00 متر (13.78 تا 314.96 اینچ)
يادداشت:
شرایط عملیاتی ممکن است سونوگرافی را تضعیف کند، که ممکن است محدوده اندازه گیری را کوتاه کند. برای کاربردهایی که شامل مواد عمده، بخار سنگین یا گرد و غبار، آشفتگی قوی یا فوم است با ABB مشورت کنید..
• زاویه پرتو
(@ -3 دبیل، زاویه کامل): 10°
• دقت و تکرار
±3 میلی متر یا 0.25٪ از کل طول، هر کدام بزرگتر است
يادداشت:
دقت و ثبات بیشتر توسط الگوریتم از جمله جبران دمای، تنظیم کننده GAP و فیلتر نویز تضمین می شود.
• تصمیم گیری
1 میلی متر
• زمان به روزرسانی
2 s

داده های الکتریکی
• ترمینال ها
حداکثر قطر قطر کابل: 1.5 mm2 (AWG 16)
• منبع برق
LST200-اساس: 15 تا 30 VDC
LST200-LCD: 19 تا 30 VDC.
ریپل: حداکثر 5٪
• مصرف برق
۶۰ تا ۶۰۰ میلی وات
• خروجی آنالوگ
خروجی دو سیم: 4 تا 20 mA مربوط به سطح / فاصله / حجم / جریان، جبران کامل اثرات دمای
• نمایشگر LCD یکپارچه (اختیاری)
نور پس زمینه آبی، نمایش ارتفاع 6 میلی متر با بارگراف درصد
برنامه ریزی ساده دو دکمه ای با آسان تنظیم منوی امکان پیکربندی سریع
شکل موج در زمان واقعی
پیام تشخیصی
شاخص مجموع و جریان واقعی
زبان: انگلیسی و چینی

داده های مکانیکی
• محفظه و محفظه سنسور: PC (پولی کاربونات)
توجه: سازگاری شیمیایی سنسورها باید بررسی شود.
قبل از نصب
• ابعاد
90 × 81 × 209 میلی متر (3.56 × 3.19 × 8.24 اینچ)
• وزن
۶۸۰ گرم
• ورودی کابل
M20 × 1.5 سوراخ گره دار برای غده کابل، مستقیما بر روی خانه
• اتصال فرآیندها
M56x3.0، طول 35 میلی متر

داده های زیست محیطی
• سازگاری الکترومغناطیسی
· IEC 61326-1 جدول 2
· CISPR کلاس B
• حفاظت از مالکیت
IP66/67 با توجه به EN 60529
IP68 تا 2 متر برای 24 ساعت در دمای اتاق
• دمای بدن
-30 تا 60 °C (-22 تا 140 °F) ، مطابق با EN 60068-2-14
-20 تا 60 °C (-4 تا 140 °F) برای نمایش
• رطوبت
رطوبت نسبی: تا 100٪
• فشار سنسور
عملکرد اندازه گیری از -4 تا 44 psi
(-0.25 تا 3.0 بار)
• مقاومت در برابر لرزش
تصادفی: طبق استاندارد EN 60068-2-64
شوک: IEC 60068-2-27
• کلاس آب و هوا
آزمون IEC 60068-2-38 Z/AD
